内部数据结构

Lima 主目录 (${LIMA_HOME})

默认为 ~/.lima。

注意，我们故意避免在 macOS 上使用 ~/Library/Application Support/Lima。

我们使用 ~/.lima 以便为套接字路径留有足够的空间，在 macOS 上套接字路径必须少于 104 个字符。

Unix：该目录不能位于 NFS 文件系统上，它需要是本地的。

配置目录 (${LIMA_HOME}/_config)

配置目录包含适用于所有实例的全局 lima 设置。

用户身份：

Lima 创建一个默认身份并使用其公钥作为授权密钥来访问所有 lima 实例。此外，lima 还会配置来自 ~/.ssh/*.pub 的所有公钥，因此用户可以使用 ssh 端点而无需显式指定身份。

  • user：私钥
  • user.pub：公钥

实例目录 (${LIMA_HOME}/<INSTANCE>)

实例目录包含以下文件：

元数据：

  • lima-version：用于创建此实例的 Lima 版本
  • lima.yaml：YAML 配置文件
  • protected：空文件，由 limactl protect 使用

cloud-init：

  • cloud-config.yaml：cloud-init 配置，仅供参考。
  • cidata.iso：cloud-init ISO9660 镜像。参见 cidata.iso。

Ansible：

  • ansible-inventory.yaml：Ansible 节点清单。参见 ansible。

磁盘：

  • basedisk：基础镜像
  • diffdisk：差异镜像 (QCOW2)

内核：

  • kernel：内核
  • kernel.cmdline：内核命令行
  • initrd：initrd

QEMU：

  • qemu.pid：QEMU PID
  • qmp.sock：QMP 套接字
  • qemu-efi-code.fd：QEMU UEFI 代码（不总是存在）

VZ：

  • vz.pid：VZ PID
  • vz-identifier：虚拟机的唯一机器标识符文件
  • vz-efi：虚拟机的 EFI 变量存储文件

串口：

  • serial.log：默认串口日志（仅 QEMU），用于调试
  • serial.sock：默认串口套接字（仅 QEMU），用于调试（用法：socat -,echo=0,icanon=0 unix-connect:serial.sock）
  • serialp.log：PCI 串口日志（仅 QEMU (ARM)），用于调试
  • serialp.sock：PCI 串口套接字（仅 QEMU (ARM)），用于调试（用法：socat -,echo=0,icanon=0 unix-connect:serialp.sock）
  • serialv.log：virtio 串口日志，用于调试
  • serialv.sock：virtio 串口套接字（仅 QEMU），用于调试（用法：socat -,echo=0,icanon=0 unix-connect:serialv.sock）

SSH：

  • ssh.sock：SSH 控制主套接字
  • ssh.config：用于 ssh -F 的 SSH 配置文件。Lima 自身不使用。

VNC：

  • vncdisplay：VNC 显示主机/端口
  • vncpassword：VNC 显示密码

客户机代理：

每个驱动程序使用自己的通信模式

  • qemu：使用 virtio-port io.lima-vm.guest_agent.0
  • vz：使用 vsock 端口 2222
  • wsl2：使用空闲的随机 vsock 端口 回退是通过 ssh 端口使用端口转发
  • ga.sock：通过 SSH 转发到客户机中的 /run/lima-guestagent.sock

主机代理：

  • ha.pid：hostagent PID
  • ha.sock：hostagent REST API
  • ha.stdout.log：hostagent 标准输出（JSON 行，参见 pkg/hostagent/events.Event）
  • ha.stderr.log：hostagent 标准错误（人类可读消息）

磁盘目录 (${LIMA_HOME}/_disk/<DISK>)

磁盘目录包含以下文件：

数据磁盘：

  • datadisk：附加到实例的 qcow2 或 raw 磁盘

锁：

  • in_use_by：指向正在使用该磁盘的实例目录的符号链接

  • user-data：Cloud-init 用户数据

  • meta-data：Cloud-init 元数据

  • network-config：Cloud-init 网络配置版本 2

  • lima.env：在 boot.sh 处理期间可用的 LIMA_CIDATA_* 环境变量（见下文）

  • param.env：对应于 lima.yaml 中 param 设置的 PARAM_* 环境变量

  • lima-guestagent：Lima 客户机代理二进制文件

  • nerdctl-full.tgz：nerdctl-full-<VERSION>-<OS>-<ARCH>.tar.gz

  • boot.sh：启动脚本

  • boot/*：启动脚本模块

  • util/*：实用程序命令脚本，在启动脚本模块中执行

  • provision.data/*：自定义配置文件（数据）

  • provision.dependency/*：自定义配置脚本（依赖项）

  • provision.system/*：自定义配置脚本（系统）

  • provision.user/*：自定义配置脚本（用户）

  • provision.yq/*：自定义配置脚本（yq）

  • etc_environment：要添加到 /etc/environment 的环境变量（也在 boot.sh 期间加载）

ls 也只会显示磁盘的完整/虚拟大小。要查看已分配的空间，可以使用 du -h disk_path 或 qemu-img info disk_path。更多详情请参见 #1405。

模板目录 (${LIMA_HOME}/_templates)

模板目录可以存储可以用 template:// 模式引用的额外模板文件。

如果模板目录存在（且未设置 $LIMA_TEMPLATES_PATH），则会在搜索包含 Lima 自身捆绑的所有模板的 /usr/local/share/lima/templates 默认目录之前搜索此目录。

Lima 缓存目录 (~/Library/Caches/lima)

在 macOS 上目前硬编码为 ~/Library/Caches/lima。

在 Linux 上使用 $XDG_CACHE_HOME/lima，通常为 $HOME/.cache/lima。

在 Windows 上使用 %LocalAppData%\lima，即 C:\Users\<USERNAME>\AppData\Local\lima。

下载缓存 (~/Library/Caches/lima/download/by-url-sha256/<SHA256_OF_URL>)

该目录包含以下文件：

  • url：原始 url 文本，不带 “\n”
  • data：数据
  • <ALGO>.digest：数据的摘要，采用 OCI 格式。 例如，文件名 sha256.digest，内容为 sha256:5ba3d476707d510fe3ca3928e9cda5d0b4ce527d42b343404c92d563f82ba967

Ansible

实例目录包含一个清单文件，可能与 Ansible playbook 和命令一起使用。 参见 构建 Ansible 清单 关于动态清单。

cidata.iso

cidata.iso 包含以下文件：

  • user-data：Cloud-init 用户数据
  • meta-data：Cloud-init 元数据
  • network-config：Cloud-init 网络配置版本 2
  • lima.env：在 boot.sh 处理期间可用的 LIMA_CIDATA_* 环境变量（见下文）
  • param.env：对应于 lima.yaml 中 param 设置的 PARAM_* 环境变量
  • lima-guestagent：Lima 客户机代理二进制文件
  • nerdctl-full.tgz：nerdctl-full-<VERSION>-<OS>-<ARCH>.tar.gz
  • boot.sh：启动脚本
  • boot/*：启动脚本模块
  • util/*：实用程序命令脚本，在启动脚本模块中执行
  • provision.system/*：自定义配置脚本（系统）
  • provision.user/*：自定义配置脚本（用户）
  • etc_environment：要添加到 /etc/environment 的环境变量（也在 boot.sh 期间加载）

最大文件名长度 = 30

卷标签

卷标签是 “cidata”，由 cloud-init NoCloud 定义。

环境变量

  • LIMA_CIDATA_DEBUG：limactl start 命令的 --debug 标志的值。
  • LIMA_CIDATA_NAME：lima 实例名称
  • LIMA_CIDATA_MNT：磁盘的挂载点。/mnt/lima-cidata。
  • LIMA_CIDATA_USER：用户名字符串
  • LIMA_CIDATA_UID：数字 UID
  • LIMA_CIDATA_COMMENT：全名或注释字符串
  • LIMA_CIDATA_HOME：客户机主目录
  • LIMA_CIDATA_SHELL：客户机登录 shell
  • LIMA_CIDATA_HOSTHOME_MOUNTPOINT：主机主目录的挂载点，如果未挂载则为空
  • LIMA_CIDATA_MOUNTS：Lima 挂载的数量
  • LIMA_CIDATA_MOUNTS_%d_MOUNTPOINT：Lima 挂载的第 N 个挂载点（N=0, 1, …）
  • LIMA_CIDATA_MOUNTTYPE：Lima 挂载的类型（“reverse-sshfs”、“9p”、…）
  • LIMA_CIDATA_DATAFILE_%08d_OVERWRITE：如果数据文件已存在时应该覆盖，则设置为 “true”。
  • LIMA_CIDATA_DATAFILE_%08d_OWNER：设置为数据文件的所有者。
  • LIMA_CIDATA_DATAFILE_%08d_PATH：设置为数据文件应复制到的路径。
  • LIMA_CIDATA_DATAFILE_%08d_PERMISSIONS：设置为数据文件的文件权限（八进制）。
  • LIMA_CIDATA_CONTAINERD_USER：如果要设置无根 containerd，则设置为 “1”
  • LIMA_CIDATA_CONTAINERD_SYSTEM：如果要设置系统级 containerd，则设置为 “1”
  • LIMA_CIDATA_CONTAINERD_ARCHIVE：containerd 归档的名称。nerdctl-full.tgz
  • LIMA_CIDATA_SLIRP_GATEWAY：设置为 SLIRP 网络上主机的 IP 地址。192.168.5.2。
  • LIMA_CIDATA_SLIRP_DNS：设置为 SLIRP 网络上 DNS 的 IP 地址。192.168.5.3。
  • LIMA_CIDATA_SLIRP_IP_ADDRESS：设置为 SLIRP 网络上客户机的 IP 地址。192.168.5.15。
  • LIMA_CIDATA_UDP_DNS_LOCAL_PORT：设置为 hostagent dns 服务器的 udp 端口号（未启用时为 0）。
  • LIMA_CIDATA_TCP_DNS_LOCAL_PORT：设置为 hostagent dns 服务器的 tcp 端口号（未启用时为 0）。

虚拟机生命周期

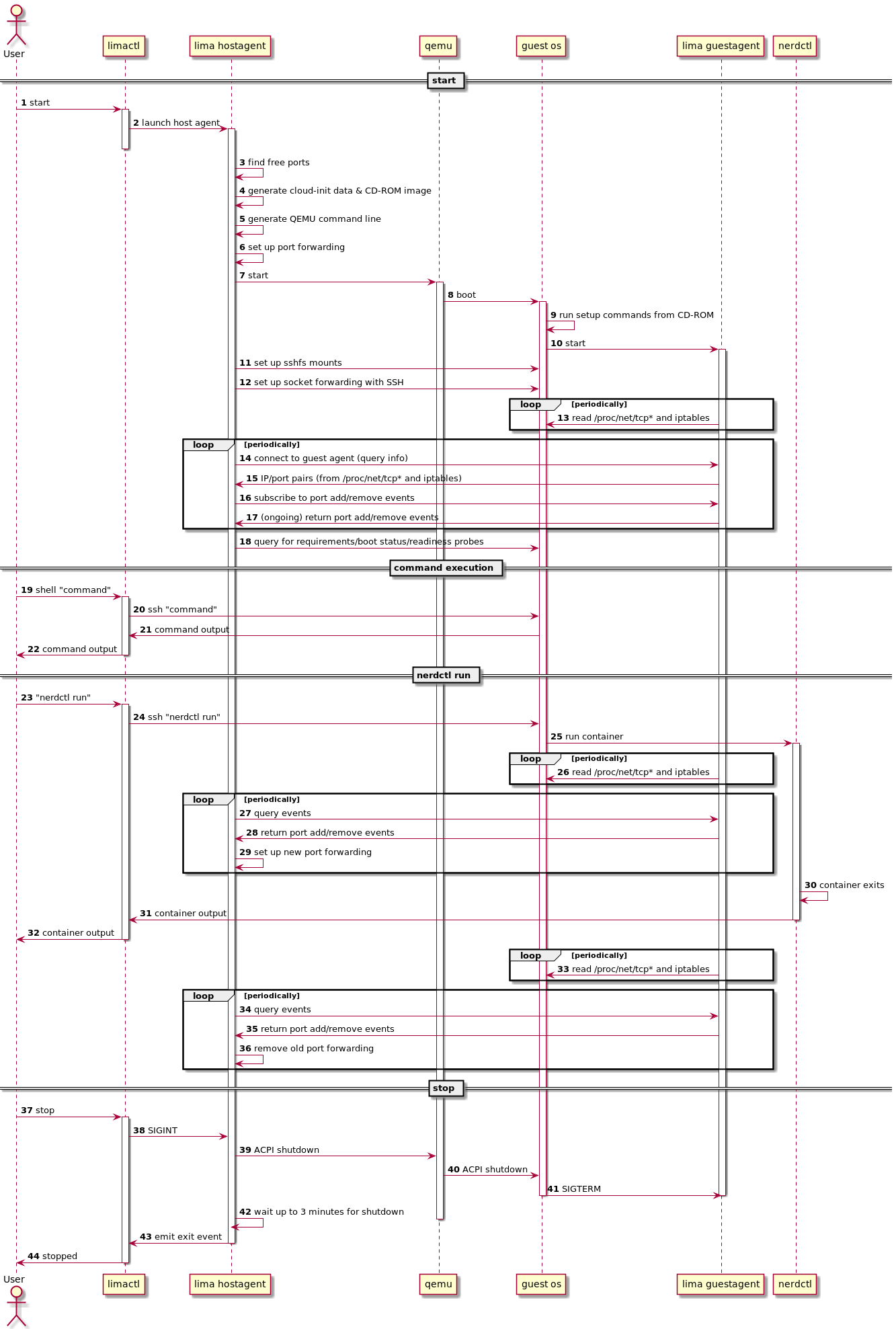

lima 序列图

（基于 Lima 0.8.3）
